行業新聞
您的位置：首頁 > 新聞動態
在化工、制藥、食品加工等行業，內盤管作為換熱系統的核心部件，承擔著加熱、冷卻和保溫的關鍵職責。然而，盤管在運行中往往同時面臨疲勞與腐蝕的雙重夾擊——這兩種失效模式相互加速惡化，成為設備壽命的隱形殺手。
內盤管在工作過程中，持續承受溫度波動和壓力循環。開機升溫、停機冷卻的每一次熱循環，都會在管壁內產生交變熱應力；流體脈動和振動又附加了機械應力。當這些應力在管壁的微觀缺陷處反復作用，材料內部便開始萌生微裂紋，并隨著循環次數的增加逐步擴展。這種疲勞損傷在早期幾乎不可見，但在數百次啟停循環后，裂紋會突然達到臨界尺寸，導致管道泄漏甚至斷裂。內盤管長期接觸工藝介質和冷卻/加熱流體，酸、堿、鹽類物質對金屬管壁進行不間斷的化學和電化學侵蝕。當介質中含有氯離子時，對奧氏體不銹鋼的應力腐蝕尤為嚴重——這種腐蝕形態具隱蔽性，管道外觀可能毫無異常，但在拉應力作用下，微小裂紋快速擴展，導致脆性斷裂。腐蝕會在管壁表面形成點蝕坑和微裂紋，這些局部缺陷成為應力集中的溫床，大幅加速疲勞裂紋的萌生；而疲勞裂紋一旦形成，新鮮的金屬表面暴露在腐蝕介質中，局部腐蝕速率成倍增加。這種腐蝕-疲勞協同效應造成的壽命折損，遠大于兩者單獨作用的簡單相加。面對雙重夾擊，內盤管的防護需要系統思維：選材上，優先選用耐應力腐蝕的材料；設計上，通過柔性連接減少熱應力、控制啟停速率降低循環應力；運行中，定期檢測管壁厚度和表面裂紋，建立剩余壽命評估體系；對盤管外壁采取防腐涂層和定期清洗，減少點蝕誘因。
說到底，內盤管的失效很少源于單一因素，更多是疲勞與腐蝕的合謀。只有正視這對雙重夾擊的協同破壞機制，從設計、選材、運行和監測多維度構建防護體系，才能讓盤管在嚴苛工況下、可靠地運行至設計壽命。

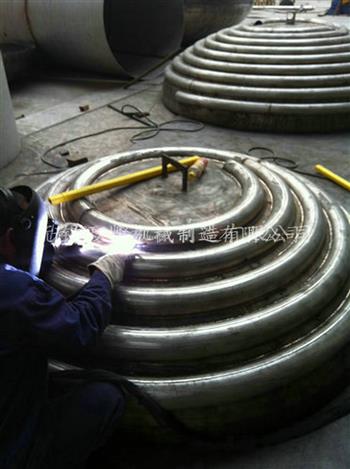

在化工換熱、反應釜、半導體濕法清洗等場景中，無錫盤管因優異的耐腐蝕性和潔凈度而廣泛應用。然而，許多用戶發現，同樣標稱無錫的盤管，實際使用壽命和性能卻天差地別——根本原因在于，材料改性與工藝精度共同框定了盤管性能的下限。
純鈦、鋯、哈氏合金等金屬材料的耐腐蝕性并非天生，而是通過合金化改性和熱處理工藝實現性能優化的。以鈦盤管為例，在高溫高壓的含氯離子介質中，純鈦可能因縫隙腐蝕或氫脆而失效。通過添加鈀、釕等微量貴金屬元素進行改性，能顯著提升鈦材在還原性酸中的耐腐蝕性能；而控制氧、鐵等雜質含量，則直接關系到盤管的焊接穩定性和延展性。材料改性的深度，決定了盤管在特定介質中的生存能力——改性不到位的盤管，在投產半年內就出現點蝕或開裂，本質上不是材料不夠純，而是材料不夠對。再好的改性材料，如果工藝精度失控，依然無法發揮應有性能。盤管成型過程中的彎曲半徑控制、壁厚均勻度、內表面粗糙度等工藝參數，直接影響換熱效率和使用可靠性。彎管部位壁厚減薄率超過15%時，該處成為應力集中和腐蝕敏感區，壽命大幅縮短；內表面粗糙度Ra值達不到0.4μm以下時，介質殘留和顆粒附著概率顯著增加，在半導體清洗場景中直接導致產品良率下降。工藝精度不高，改性材料的優勢便會大打折扣——好比布料，被裁縫做壞了版型。材料改性與工藝精度不是加分項，而是盤管性能下限的雙重鎖死機制：改性不當，盤管在化學攻擊面前不堪一擊；精度不夠，盤管在流體力學和應力環境中漏洞百出。兩者中任何一個環節拖后腿，盤管的使用壽命和可靠性就會被迫降至短板對應的水平。
說到底，采購無錫盤管時，與其盯著標號和價格做決定，不如追問兩個問題：這種牌號的材料，針對我的介質做過怎樣的改性處理？彎管和焊接工序的精度控制標準是多少？答案清晰了，盤管性能的下限也就有底了——真正的品質，不是用好的材料，而是讓材料和工藝各司其職、嚴絲合縫。
原材料價格持續走高，正成為外盤管行業棘手的一道經營考題。銅價突破的歷史高點，給處于產業鏈中游的外盤管企業帶來巨大經營壓力——表面上營收增長，實際利潤空間卻被嚴重擠壓。
上游漲價傳導到中游后，下游客戶對高價接受度有限。制冷、化工等領域供需渠道固化，價格透明化，大型采購方利用優勢壓制加工費上漲，中小企業為爭奪訂單更陷入價格戰，利潤空間被進一步侵蝕。一方面，成本管控要從源頭入手。面對原料價格高位運行，部分企業通過剛需采購、按需備貨來控制成本風險，避免盲目追高庫存。另一方面，單純依賴價格競爭已難以為繼。有前瞻性的外盤管企業正從技術和服務兩端突圍。加大在計算流體力學仿真、數字孿生等前沿技術的投入，提升設備設計能力；建立海外倉儲和本地化服務團隊，從單一設備供應商向整體解決方案服務商轉型。高附加值領域對技術敏感度高于價格敏感度，憑借技術爭取更穩定的利潤空間，才是穿越周期的關鍵。
說到底，成本飚升是一場倒逼行業洗牌的考驗。唯有從拼價格轉向拼技術、拼服務，才能在成本壓力中站穩腳跟，讓每一分投入都轉化為真正的競爭力。
在換熱設備與流體輸送系統中，不銹鋼半管常作為加熱或冷卻夾套，承載高溫高壓介質。許多運維人員對腐蝕問題高度警惕，卻低估了物理損傷帶來的威脅。事實是：物理損傷對不銹鋼半管造成的危害，絲毫不亞于化學腐蝕。
搬運安裝或日常作業中的尖銳物碰撞、工具跌落，會在半管表面留下劃痕或凹坑。這些機械損傷不僅直接削弱管壁厚度，更破壞了鈍化膜的完整性，成為應力腐蝕開裂和點蝕的優先萌生地。在不銹鋼半管服役的氯化物環境中，一道看似無關緊要的劃痕，可能在其底部發展為貫穿性裂紋，而整個過程毫無預兆。半管壁厚通常較薄，一旦遭受重物撞擊或支撐架松動導致的局部受力，便可能產生凹坑或壓痕。這些幾何不連續處會產生顯著的應力集中，局部應力峰值可達名義應力的3-5倍。在周期性壓力波動下，壓痕底部將先發生疲勞開裂，成為系統泄漏的起點。相關研究表明，管道凹陷深度超過直徑的6%時，承壓能力將顯著下降。不銹鋼半管的焊縫區域本身存在熱影響區和殘余應力，若在該區域遭受磕碰或沖擊，焊接殘余應力與機械損傷引入的應力疊加，直接大幅增加裂紋萌生概率。此類損傷的隱蔽性極強——表面可能只有輕微變形，但焊縫內部已萌生顯微裂紋，在后續服役中快速擴展。在裝卸、安裝與檢修過程中，應使用軟質吊帶和護套保護半管表面，嚴禁鋼絲繩直接捆綁；劃定管道保護區，防止車輛或重物靠近碰撞；定期巡檢時重點檢查表面有無劃痕、凹坑及焊縫區域的異常變形，發現即修，不留隱患。
不銹鋼半管的物理損傷，不是外觀問題，而是直接威脅承壓的結構性問題。守護半管，從避免任何形式的物理損傷開始。
在換熱器、反應釜及流體輸送系統中，不銹鋼盤管長期服役于高溫高壓及腐蝕性介質環境。其能否在設計壽命內穩定運行，不取決于材料牌號的選擇，而取決于三道關鍵防線的構筑——選材、安裝與維護。任何一道防線的失守，都可能導致盤管提前失效。
不銹鋼盤管的失效形式中，應力腐蝕開裂占比高。若選材時忽視介質中氯離子含量與溫度條件，采用304不銹鋼處理含氯高溫介質，極易在焊縫及彎頭處萌生裂紋，數月至一年內便貫穿泄漏。根據環境選擇含鉬316L或更高的雙相不銹鋼，是遏制應力腐蝕的一道屏障。盤管壁厚通常較薄，流速過快時湍流加劇沖刷腐蝕，導致壁厚減薄速率驟增。焊接工藝不規范產生未焊透或咬邊，更會形成局部應力集中點，成為裂紋優先萌生區。控制流體流速在合理區間、采用規范焊接工藝與焊后熱處理，是守住壁厚完整性的關鍵。盤管內壁結垢后，垢下形成閉塞區，局部氯離子濃縮、pH值下降，引發點蝕與縫隙腐蝕。定期進行化學清洗或機械清垢，配合水質監測，能破壞局部腐蝕條件，延長使用壽命。
三道防線環環相扣，缺一不可。選材決定耐蝕基礎，安裝決定應力狀態，維護決定腐蝕進程。唯有三線并守，不銹鋼盤管才能在惡劣工況中穩定服役至設計壽命終點。
在化工管道、壓力容器夾套加熱系統及建筑給排水工程中，半管以其結構緊湊、換熱效率高的優勢被廣泛應用。但許多工程師將關注焦點集中于半管的材質和壁厚，卻容易忽視一個決定系統的關鍵因素——安裝誤差。這種看似微小的偏差，實則是一個隱蔽的結構陷阱，一旦形成將導致應力集中、泄漏甚至整體結構失效。
半管安裝前需在設備主體表面劃出中心線和端口位置。若使用未經校準的卷尺或激光水平儀，每米累積誤差可達2至3毫米。當半管總長度過10米時，兩端端口偏移量可能過20毫米，直接導致法蘭連接時組對，螺栓孔錯位，緊固后產生巨大彎矩。半管通常由鋼板卷制并剖分而成，若卷板機輥軸未調平，或剖分線偏離中心，半管的圓弧曲率將與容器外壁不吻合。安裝時需用外力強壓貼合，強制裝配應力被封存在焊縫中。系統運行時，熱膨脹與內壓疊加，使應力進一步放大。若未遵循對稱分段焊接原則，而采取單側連續焊接，半管將向先焊側彎曲，導致直線度偏差出允許值的數倍。在壓力波動或溫度變化時，應力集中區發生疲勞裂紋，進而擴展為貫穿性開裂。泄漏的介質可能具有高溫高壓或腐蝕性，不僅威脅設備，更可能引發次生災害。同時，誤差導致的管段偏移會使保溫層無法嚴密包裹，熱損失增加，系統能耗因此攀升。控制半管安裝誤差，需要在標準規范基礎上建立更嚴格的管控措施：安裝前使用經緯儀或激光跟蹤儀復核基準線，確保基準軸線偏差不大于每米正負1毫米；下料后的半管需在平臺上進行預組裝，檢查曲率吻合度及端口對齊度；焊接時采用分段跳焊及剛性固定等措施控制變形量，并在焊后進行射線或超聲抽檢。
半管的可靠性從不取決于單點強度的多寡，而是取決于安裝精度的全局控制。唯有正視安裝誤差這個結構陷阱，將其消滅在施工前期，才能讓半管系統真正承載起運行的重任。
盤管作為工業換熱與流體輸送的核心部件，在反應釜、儲罐、蒸發器等設備中扮演著關鍵角色。無錫盤管加工的產業集聚地，以工藝控制嚴格、質量穩定可靠著稱。然而，彎曲成型、焊接連接等環節若控制不當，缺陷便頻繁發生。如何避免施工缺陷，成為盤管加工質量管控的核心命題。
無錫廠家通常選用304、316L等牌號不銹鋼，須核驗每批次材料的化學成分與力學性能證書，并通過光譜分析確認材質達標。入廠前還應對管徑、壁厚、圓度進行檢測，確保同一截面壁厚差不過標，避免因材質不符導致成品在使用中出現腐蝕或斷裂。源頭材料若存隱患，后續加工再精密也無法補救。盤管彎曲時需控制彎曲角度與曲率半徑，避免過度彎曲導致管壁變薄、開裂，或彎曲不足影響安裝適配性。彎曲后的壁厚減薄率不應過原始壁厚的15%，橢圓度不宜過8%。對于銅、鋁等易變形材質，彎管時須使用芯棒或填充物，防止管內褶皺或截面變形。彎曲精度若失控，安裝適配性與承壓能力便雙雙失守。焊接缺陷是盤管失效的主要誘因之一。需確保焊材與母材嚴格匹配，采用氬弧焊等工藝，焊前清潔坡口、焊中控制參數、焊后修磨焊縫，避免夾渣、氣孔、未焊透等缺陷。對于不銹鋼盤管，成型后需進行固溶處理或光亮退火，以消加工應力，提升管材韌性與耐腐蝕能力。焊縫質量若不過關，整根盤管便成了隨時可能泄漏的定時炸彈。 須對盤管進行耐壓與氣密性測試，模擬實際運行壓力環境，排查滲漏與形變隱患。焊縫區域應優先采用著色滲透檢測或超聲波探傷，排查表面及內部裂紋。尺寸檢測需涵蓋管徑、壁厚、彎曲弧度、圈徑間距及總長等參數，確保與設計要求契合。
無錫盤管加工的質量口碑，建立在對每一道工序的嚴格把控之上。從原材料入場、彎曲成型、焊接連接到成品檢測，每一個環節的規范操作，都是將缺陷消滅在出廠之前。
在石油化工、高壓鍋爐及核電管路系統中，無縫圓管承擔著高溫高壓介質的輸送任務。一旦出現裂紋、蝕坑或壁厚減薄，維修質量直接決定整套管路的壽命。很多事故并非管道本身失效，而是維修流程不規范埋下的定時炸彈。
使用聲波測厚儀以5mm×5mm網格標注壁厚分布圖，并用磁粉或滲透探傷界定裂紋端點。未探明缺陷邊界前，嚴禁動火——打磨范圍不足會導致裂紋端殘留，運行中迅速擴展。缺陷除后，坡口角度、鈍邊厚度及圓角半徑須嚴格按焊接工藝規程執行。我們用坡口機加工，要求坡口面粗糙度Ra≤6.3μm，鈍邊保持在1-1.5mm，且內外壁錯邊量不過壁厚的10%。坡口面不得有油污、銹蝕或打磨過燒變色，否則重新處理。每道焊道完成后用紅外測溫儀確認溫度區間，并用焊縫檢驗尺測量焊道厚度。嚴禁在風速＞2m/s或濕度＞60%的環境下施焊，否則須搭設防風棚并預熱母材至100℃以上。我們使用熱電偶+智能溫控儀全程記錄升降溫速率，保溫時間按壁厚1小時/25mm計算。熱處理曲線須打印存檔——沒有記錄的熱處理等于沒做。
無縫圓管維修沒有差不多——坡口角度差2°，焊接熱輸入多0.5kJ/cm，熱處理保溫少15分鐘，看似微不足道，但在20MPa壓力下，這些誤差會被放大。嚴格流程不是增加成本，而是規避一次返工+停產損失的經濟手段。管中窺豹，細節見真章。
在化工反應釜夾套、建筑裝飾、機械支撐等多元場景中，半圓管以其截面設計與靈活的適配能力，成為工業與民用領域不可或缺的基礎構件。然而，真正拉開廠家差距的，并非只是能生產，而是在實用性與設計美學之間的兼顧——這對半圓管制造提出了系統性要求。
半圓管廠家的核心挑戰在于，如何根據不同場景的工況特征，完成材質、規格與工藝的定制化匹配。在化工設備中，半圓管常作為反應釜盤管或夾套組件，需要同時滿足耐熱、耐腐蝕與換熱三重需求，不銹鋼材質成為主流選擇，壁厚與直徑需根據傳熱效率與承壓要求計算。而在建筑裝飾領域，半圓管則需兼顧結構支撐與視覺呈現，彩色涂層鋼板或鋁合金因其可塑性高、表面處理靈活而被選用，規格需結合承重與造型需求確定。正是這種因場景而變的定制思維，構成了半圓管廠家專業能力的根基。半圓管成型需通過輥壓或冷彎工藝將圓管壓制為半圓弧截面，過程中需控制輥輪模具的弧度匹配與進給速度，避免管壁變薄或出現褶皺。對于厚壁管材，分段低速壓制可降低局部應力集中；對于大批量標準化產品，連續輥壓成型則兼顧了效率與一致性。焊接工藝方面，氬弧焊與激光焊能夠滿足高精度要求，但需同步做好焊縫打磨與滲漏檢測，確保結構完整性與密封性——每一項工藝參數背后，都是質量與成本之間的反復權衡。通過線條的流暢性設計、色彩的搭配處理及表面紋理的精細化打磨，半圓管可以在保持結構功能的同時提升視覺吸引力。尤為關鍵的是，美學元素的引入絕不能以犧牲實用為代價——過于復雜的裝飾可能影響清潔便捷性或增加操作難度，這在食品等對衛生等級要求嚴苛的行業中尤其需要警惕。
半圓管廠家的專業價值，正是在這三重兼顧中得以凸顯——對齊場景需求、優化工藝成本結構、融合美學與實用，交付的不僅是一根管材，更是經過系統思考的可靠解決方案。
在工業換熱與暖通系統中，加熱盤管承擔著熱能輸送的關鍵使命。然而，水擊、凍裂、泄漏等突發狀況，如同一次次突襲考試，考驗著每一套盤管系統的設計可靠性與運維智慧。經驗表明，應對突發情況的能力，往往決定設備能否長期運行。
當進氣閥門開啟過快時，盤管內凝結水受蒸汽壓力強烈沖擊而快速流動，在急轉彎頭處遇阻，動壓瞬間轉化為靜壓，壓力急劇增大并沿盤管傳播振蕩，導致焊縫撕裂、盤管變形甚至內漏失效。中原油田某渣油罐加熱盤管曾因此先后兩次內漏，教訓深刻。應對之道在于：緩慢開啟進氣閥門控制初始蒸汽流量；盤管排水坡度不小于5‰，每組盤管設獨立疏水閥；啟動時先打開出口和旁通閥門排水，待蒸汽冒出后再啟用疏水閥正常排水。當低溫新風直接吹過盤管表面時，管內水流可能因換熱過強而局部結冰，體積膨脹導致管壁破裂。防凍設計的關鍵在于：優化熱水循環系統，采用板式換熱器隔離低溫新風與內循環熱水；同時在啟動初期采用逐步升溫法，防止急劇膨脹造成連接處泄漏。研究表明，加熱盤管斷面溫度分布不均往往是凍裂的誘因，通過導流法改了氣流分布可化解風險。應急處理須遵循立即停爐、保持循環泵運行、嚴禁帶壓補焊的原則。導熱油盤管泄漏時，應在緊急停爐后保持循環泵繼續運行以帶走高溫熱量，防止過熱變形擴大事故；待系統降至常壓、80℃以下方可進行專業檢修。對蒸汽加熱器，則應嚴防疏水器堵塞導致冷凝水無法排出——此時加熱量無法滿足要求，冬季還會凍壞加熱盤管。
從水擊防控到防凍設計，再到泄漏應急，加熱盤管應對突發情況的底氣，正來源于設計的前瞻性、操作的規范性與維護的常態化。唯有將每一次突發考驗視為改進的契機，方能讓這套熱力心臟在風雨中從容跳動。
